¿Qué es un gemelo digital y cómo se crea?
Qué es un gemelo digital, para qué sirve en construcción e industria y cómo se crea con drones, LiDAR y escaneo láser a partir de un terreno o un edificio.
Hoy se habla de gemelos digitales en todas partes: construcción, industria, ciudades y proyectos de energía. Pero ¿qué es exactamente un gemelo digital, para qué sirve y cómo se crea para un emplazamiento real? En este artículo lo explicamos de forma sencilla, con ejemplos de nuestro propio portal.
¿Qué es un gemelo digital?
Un gemelo digital es una copia virtual de un activo físico (un terreno, un edificio, una planta o una máquina) creada con datos medidos, que se puede recorrer y medir en el ordenador. A diferencia de una simple imagen 3D, está en coordenadas reales y a escala real: una distancia, superficie o volumen medido en pantalla coincide con el del terreno.
Un buen gemelo digital también se mantiene actualizado. Cuando el mismo emplazamiento se vuelve a medir periódicamente, el gemelo muestra cómo ha cambiado.
¿Para qué sirve un gemelo digital?
- Construcción: volúmenes de desmonte y terraplén, avance de obra y control de lo ejecutado se miden desde la oficina.
- Plantas industriales: edificios, cubiertas y distribución de maquinaria quedan archivados con medidas reales; nuevas inversiones y reformas se planifican sobre esa base.
- Proyectos de energía: parques eólicos y solares, caminos de acceso y terreno se analizan en un único modelo.
- Ayuntamientos: datos de edificios, calles y direcciones se combinan con un modelo 3D de ciudad para planificar e inspeccionar.
La gran ventaja es poder decidir sin desplazarse. Todo el equipo trabaja con los mismos datos actualizados.
¿Cómo se crea un gemelo digital?
El gemelo digital de un emplazamiento se crea en tres pasos:
- Captura de datos. Las zonas abiertas se capturan con fotogrametría desde dron, el terreno bajo la vegetación con LiDAR desde dron, y los interiores y la maquinaria con escáneres láser móviles (SLAM) o terrestres. Todos los datos se enlazan a un mismo sistema de coordenadas mediante puntos de apoyo.
- Procesamiento. Los datos brutos se convierten en nubes de puntos, ortofotos, modelos 3D de malla y modelos digitales del terreno. Si hace falta, se genera un modelo BIM a partir del escaneo.
- Publicación. Los resultados se preparan para abrirse en el navegador, sin programas de escritorio pesados, y se comparten con el equipo.
Gemelo digital y BIM: ¿en qué se diferencian?
El BIM (modelado de información de construcción) describe un edificio con elementos inteligentes como muros, pilares y forjados; de cada elemento se conoce su tipo, planta, dimensiones y material. Un gemelo digital une ese modelo con datos reales medidos en el emplazamiento.
En los edificios existentes muchas veces no hay ningún modelo BIM. En ese caso el edificio se escanea con láser y el modelo se crea a partir del escaneo (scan to BIM). Así se dispone tanto del escaneo que muestra la realidad como de un modelo por elementos con el que se puede calcular.
Del escaneo al BIM, paso a paso
Las imágenes siguientes proceden de un proyecto de fábrica de ejemplo en nuestro portal y muestran el orden en que se construye el gemelo digital de un edificio.

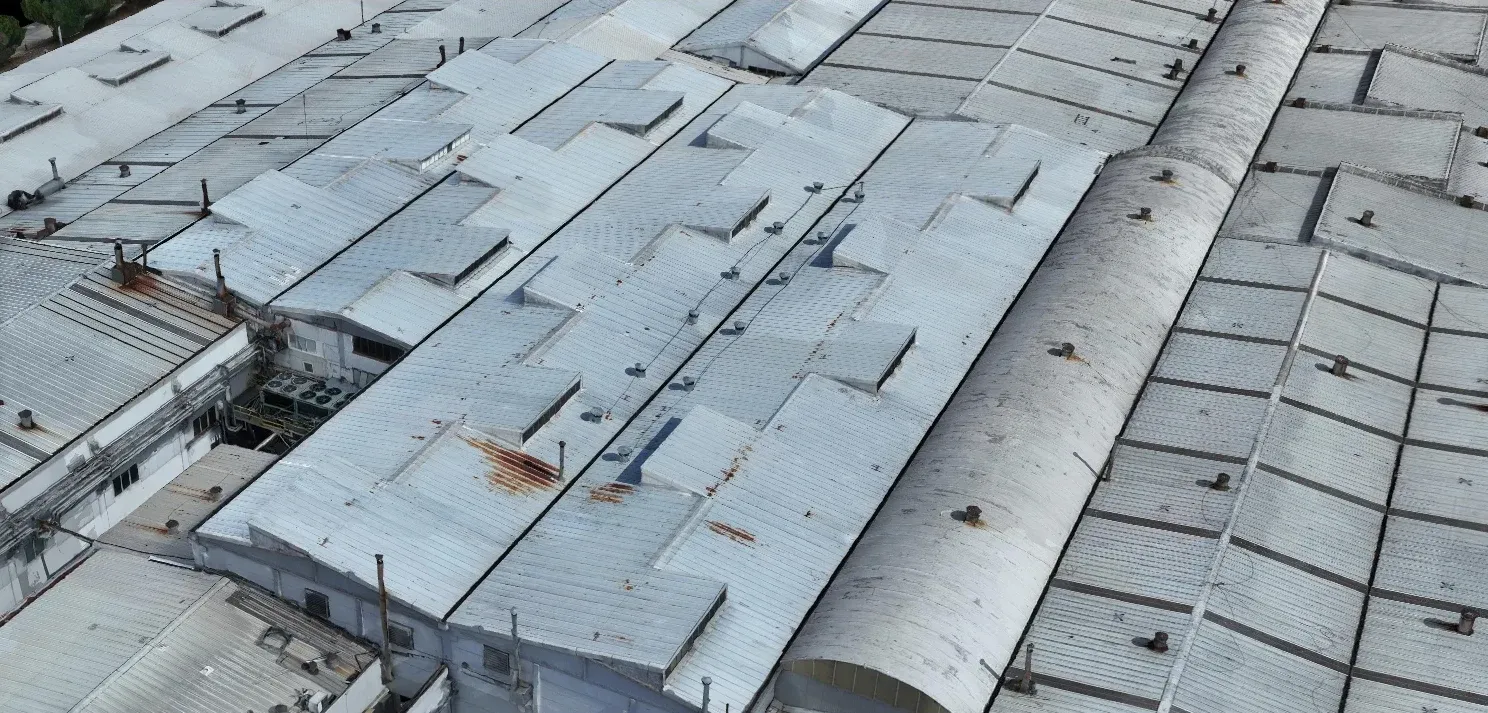

1. Con las fotos del dron se crea el modelo 3D exterior de la planta.

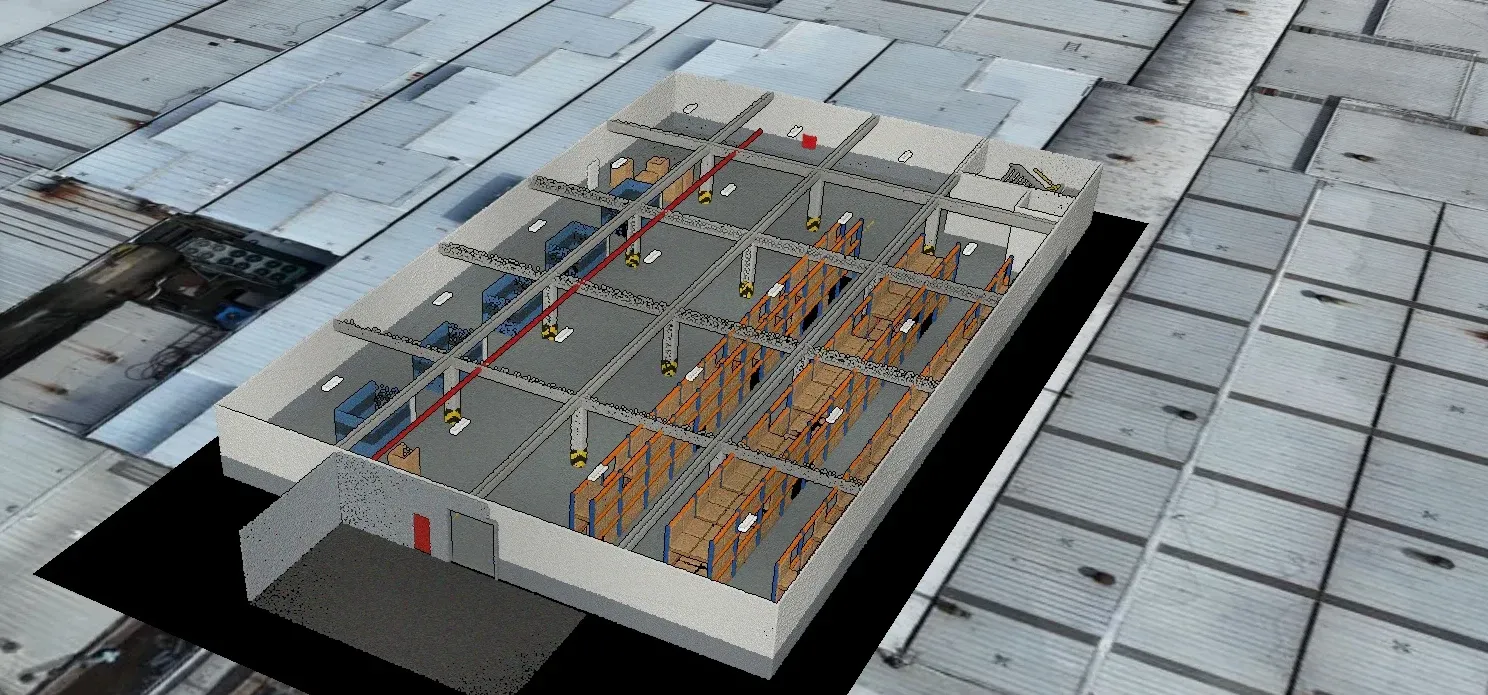

2. El interior se escanea con láser y el escaneo se sitúa dentro del modelo exterior.

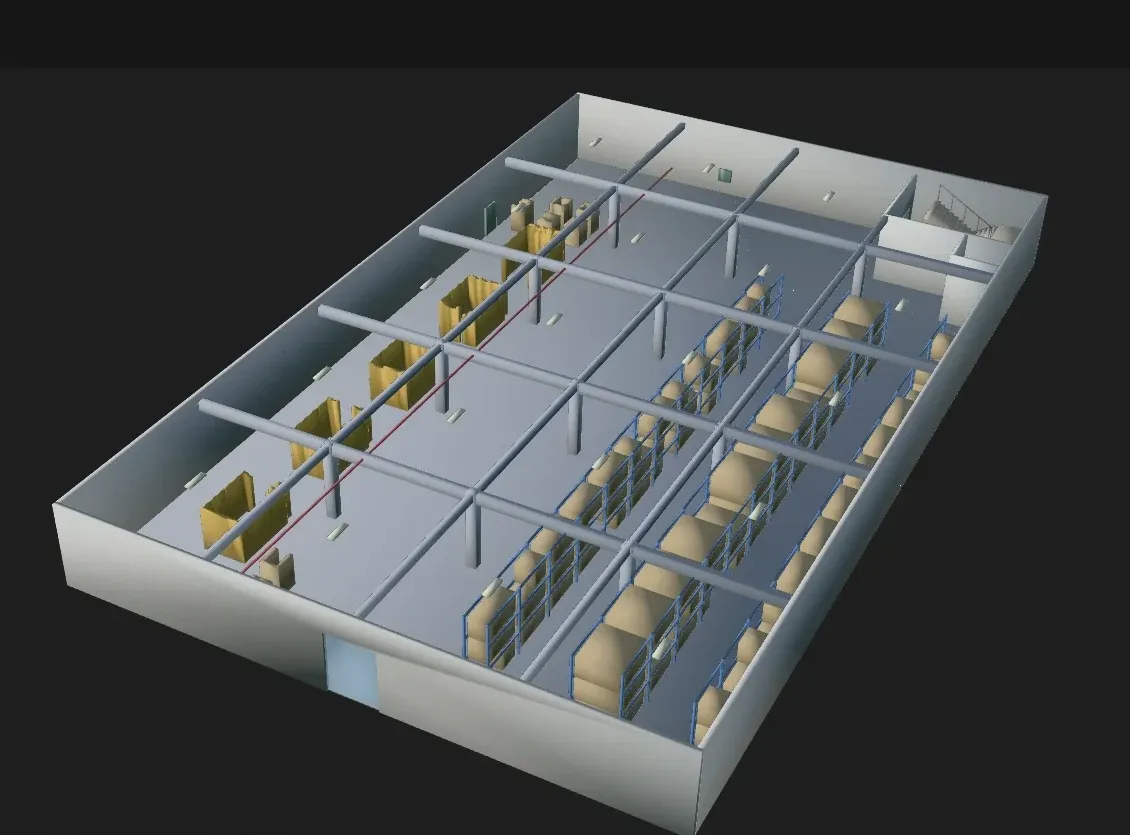

3. A partir del escaneo se crea un modelo BIM con muros, pilares, vigas y equipamiento. Aquí se ve la planta baja.

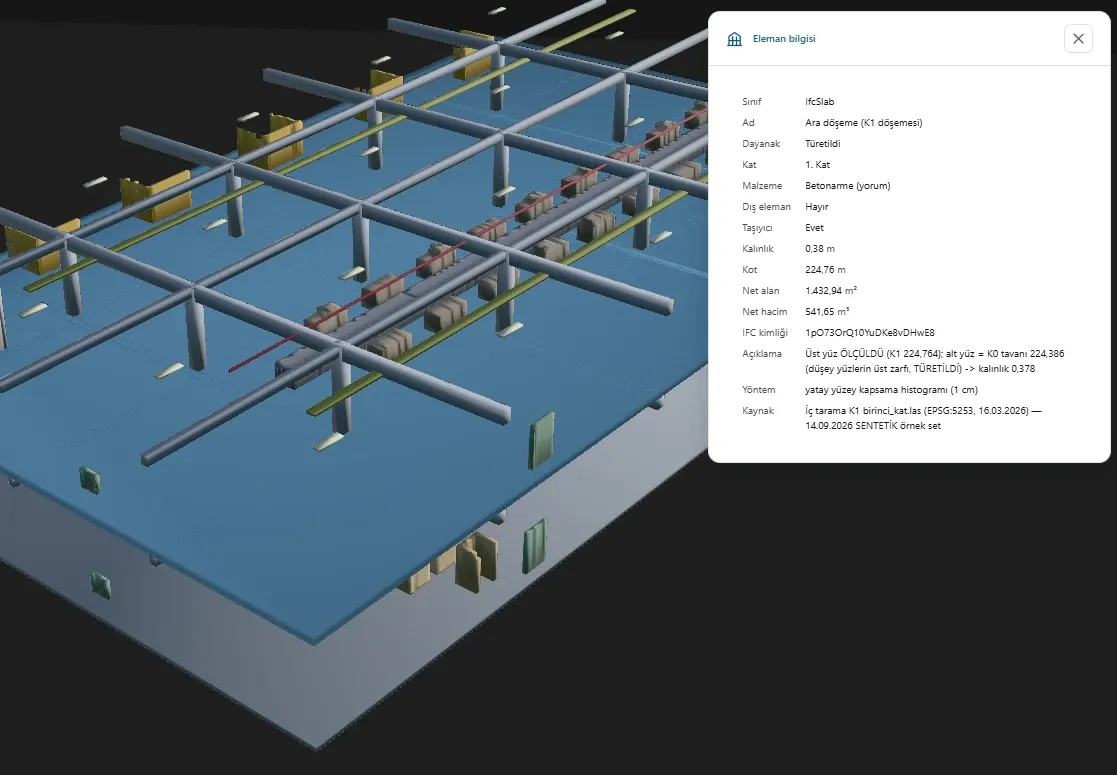

4. Al hacer clic en un elemento se ven su tipo, planta, dimensiones, superficie, volumen y si cada valor se midió o se dedujo.

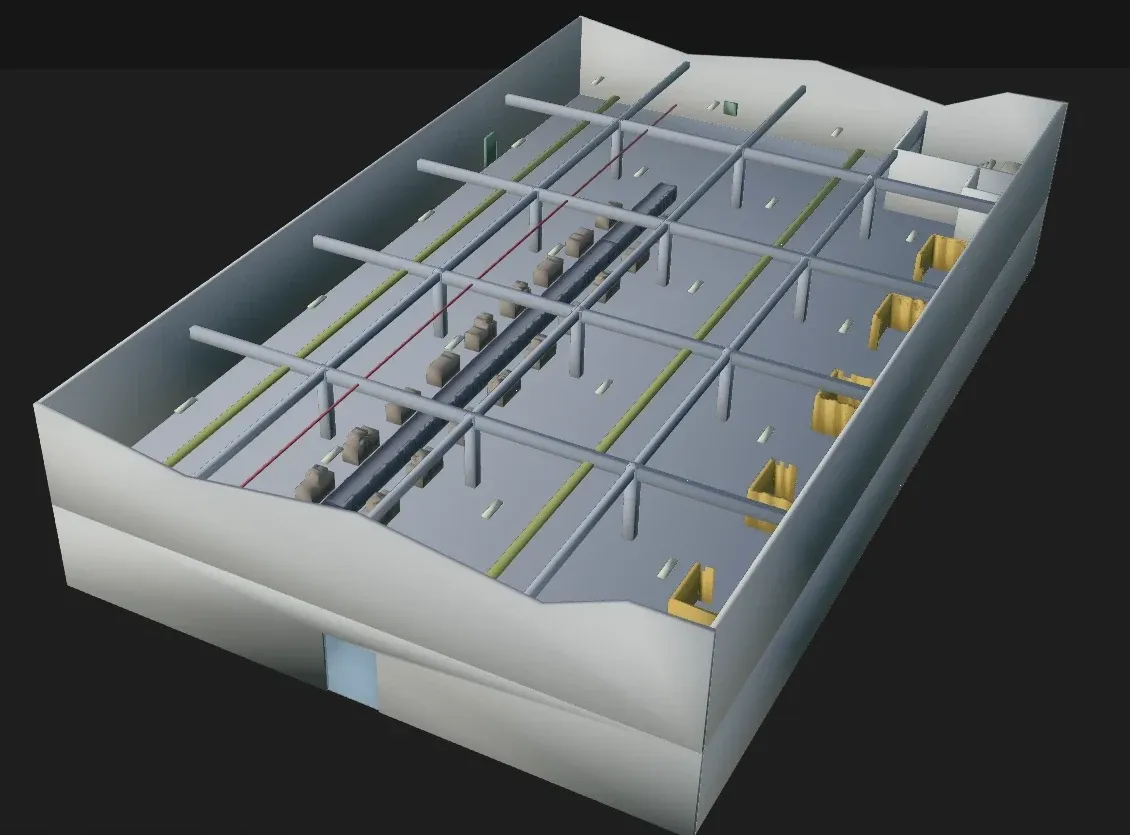

5. Seleccionando una planta se puede revisar la superior por separado.

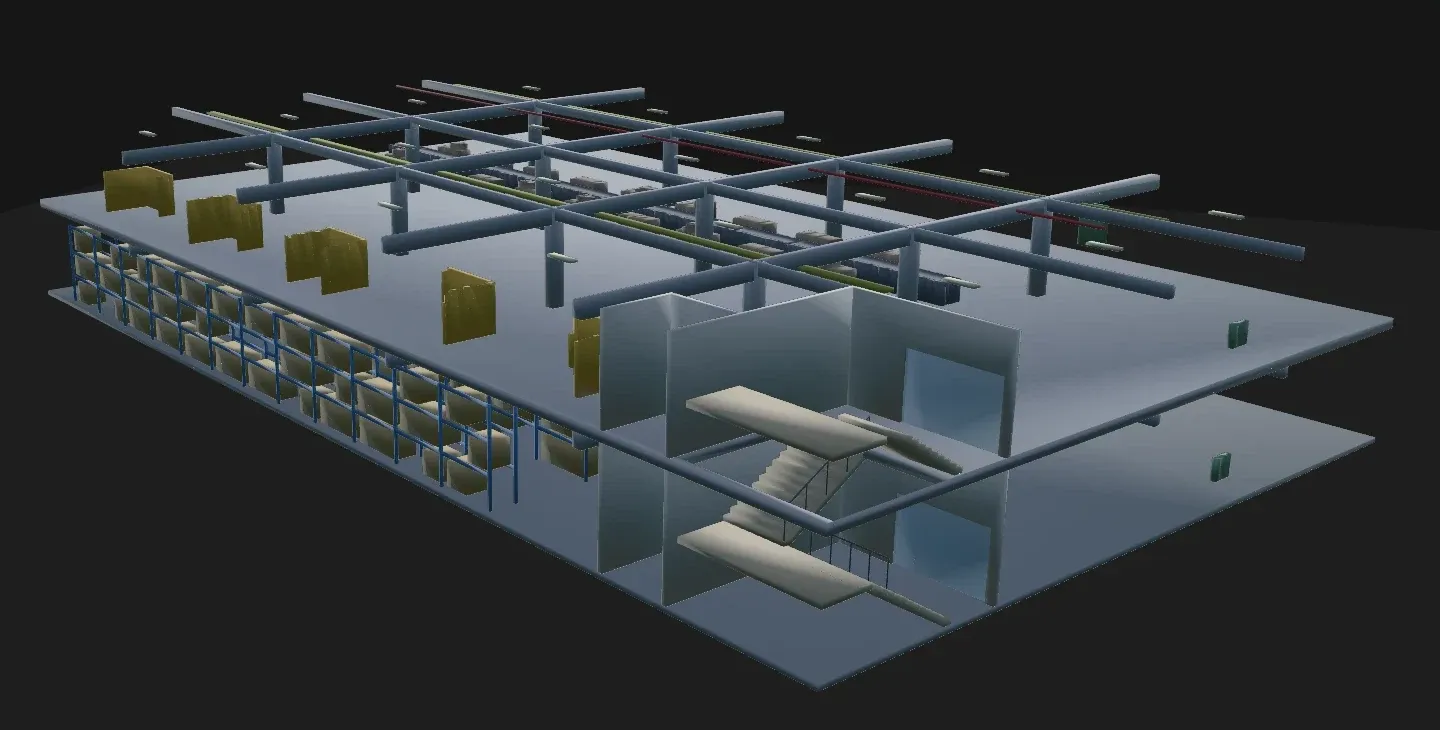

6. Al ocultar los muros exteriores aparecen las escaleras y las estancias interiores.

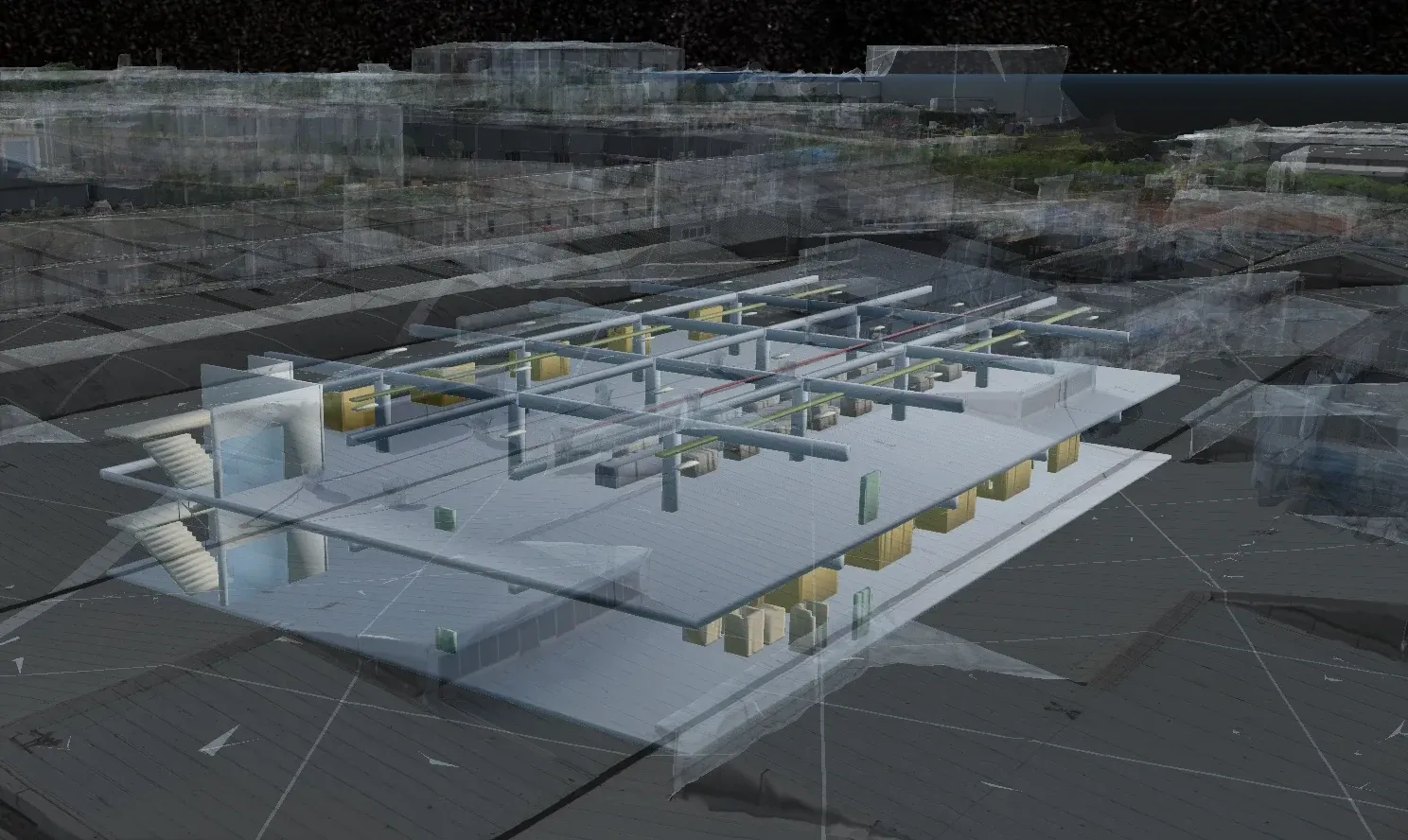

7. El modelo BIM se superpone al escaneo para compararlos.
Ejemplos de gemelo digital
Gran parte de nuestro trabajo de campo forma parte de un gemelo digital:
- Cálculo de volumen en una cantera con un modelo de superficie desde dron
- Cartografía con restitución estereoscópica para un parque eólico
- LiDAR desde dron a lo largo de un cauce con vegetación
- Modelo 3D y superficies con vuelo oblicuo de una planta industrial
MapSurvey Portal: el gemelo digital de su emplazamiento en el navegador
Entregamos los datos a nuestros clientes a través de MapSurvey Portal. El modelo 3D, la nube de puntos LiDAR, la ortofoto y el modelo fotorrealista de Gaussian splatting se abren en una sola pantalla. Se pueden medir distancias, superficies, volúmenes y secciones, comparar mediciones de distintas fechas y exportar dibujos en DXF, KML y GeoJSON.
La sección BIM & Modeling del portal abre el modelo IFC creado a partir del escaneo. Al hacer clic en un elemento se ven su tipo, planta, dimensiones, superficie y volumen. El modelo se puede superponer al escaneo para compararlo, y cada valor indica si se midió en campo o se dedujo.
Creemos el gemelo digital de su emplazamiento
Si desea el gemelo digital de su terreno, edificio o planta, consulte nuestros servicios de escaneo láser 3D, cartografía con drones y modelo 3D de ciudad, o contacte con nosotros.
